Durch Nullpunktspannmodule mit Rastfunktion von AMF lässt sich der Verschluss der Formatplatten mit bloßem Daumendruck öffnen, wo früher umständlich und zeitaufwändig vier Schrauben gelöst werden mussten. „Dass der Wechsel der Saugerplatten ohne Werkzeug so schnell und einfach möglich ist, hat uns verblüfft und macht die Bedienung unserer Verpackungsmaschinen sicherer und effizienter“, betont Christoph Rechner von Pester Pac Automation.
Nullpunktspanntechnik in neuer Anwendung
Die Saugerplatten bilden die Schnittstelle vom Roboterarm der Verpackungsmaschine zu den Kartons mit den Pharmaprodukten. Die werden von der Maschine mit Vakuumtechnik produktspezifisch und versandfertig auf Paletten konfektioniert. Je nach Kartongröße kommen verschiedene solcher passgenauer Sauggreifer zum Einsatz. Bei einem Wechsel der Produkte bzw. der Chargen muss eben dieses Formatteil gewechselt werden, wenn auch die Form der Kartons sich ändert.

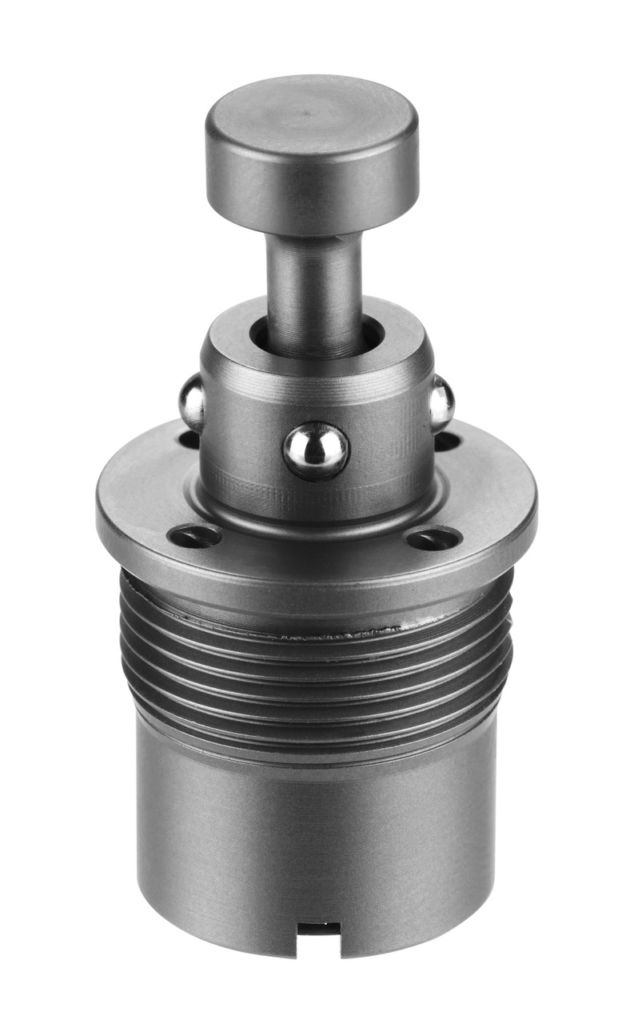

Dass hier Nullpunktspannmodule eingesetzt werden, ist neu und sehr ungewöhnlich. Denn die hier verwendeten findet man üblicherweise in Fertigungs- oder Montageumgebungen, wo sie z.B. Vorrichtungen spannen. Andere Module dieser Serie spannen z.B. Werkstücke in Bearbeitungsmaschinen, damit sie zerspant werden können. Christoph Rechner und Rainer Guggenmoos von AMF hatten jedoch die Idee und den Mut, über den Tellerrand zu blicken. Und so kommen nun in jeder lasergesinterten, additiv gefertigten Saugerplatte zwei mechanische Nullpunktspannmodule von AMF zum Einsatz. Sie verfügen über eine besondere Rastfunktion, durch die sie sich mit einem Fingerdruck auf den Betätigungsknopf öffnen lassen, in der Position einrasten und verharren. Nach Plattenwechsel, beim nächsten Drücken, verriegelt das Modul über Federkraft wieder.
Verpacken mit Verfolgung
Die optimale Form der Saugerplatten hat Pester im Rahmen einer Masterarbeit selbst entwickelt. Als 3D-gedrucktes Formatteil wiegt sie nur ein Bruchteil der früheren, aus Aluminium oder Edelstahl gefertigten, verschraubten Platten. „Wir haben mit diesem Projekt gleich mehrere Entwicklungsschritte auf einmal gemacht“, betont Rechner. Die Maschinen von Pester kommen in der produkt-berührungslosen Endverpackung zum Einsatz. Nahezu zwei Drittel der ausgelieferten Maschinen gehen in die Pharma- und Medizinbranche, etwa ein Drittel verpacken Konsumerprodukte, wie Kosmetika oder Pflegeartikel. Die vollautomatisierten Maschinen bündeln – z.B. durch Straffbanderollierung, Schrumpfbanderollierung oder Volleinschlag – und konfektionieren so für den Versand an Kunden und Großhändler. Dabei kann sowohl in Folie als auch in Kartons verpackt und palettiert werden. Kunden des Allgäuer Traditionsunternehmens sind dabei viele Global-Player der Pharmabranche, aber auch große Lohnverpacker.
Eine Herausforderung ist allerdings die hundertprozentige Kontrolle und Verfolgung, die die europäische Richtlinie bei Verpackung und Versand dieser Produkte vorschreibt. So werden durch ein ausgeklügeltes, digitalisiertes Track&Trace-System sämtliche Produkte zu hundert Prozent erfasst, registriert und die Daten für die Rückverfolgung chargengenau gespeichert. Darüber hinaus erschwert das Fälschungen und schützt die Produkte vor Plagiaten. Dabei helfen nicht nur mehrere Hochgeschwindigkeitskameras und Sensoren, auch die Saugerplatte wird parametrisiert. Zusätzlich sorgt eine Kollisionserkennung dafür, dass z.B. bei einem Schrägaufsatz der Platte kein Schaden entsteht oder Kartons verlorengehen. Das wäre nämlich fatal.
Sicher verpacken und rückverfolgen
Denn bei den verpackten Gütern kann es sich schnell um sehr hohe Werte handeln. Wird z.B. ein neues Medikament zur Krebsbehandlung verpackt, kann sich der Wert einer jeden Palette schnell in einen mittleren sechsstelligen Bereich bewegen. Die Prozesszeiten für das Verpacken, Konfektionieren und Umsetzen sind nicht die größte Herausforderung. Dennoch ist es für Pester Teil der Firmenphilosophie, die Maschinen für die Bedienung stets besser zu machen. Und bei den Rüstzeiten, also beim Wechseln der Sauggreifer, haben die Entwickler großes Potenzial erkannt. „Hinzu kommt, dass unsere Kunden uns zum Teil vorschreiben, wie lange die Umstellung auf ein anderes Produkt maximal dauern darf“, sagt der Entwicklungsingenieur.
